GL dubbelmembran servokoppling

Produktdetaljer

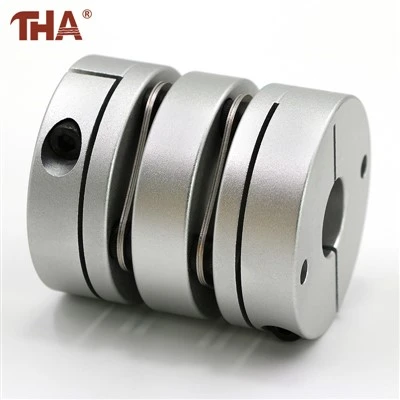

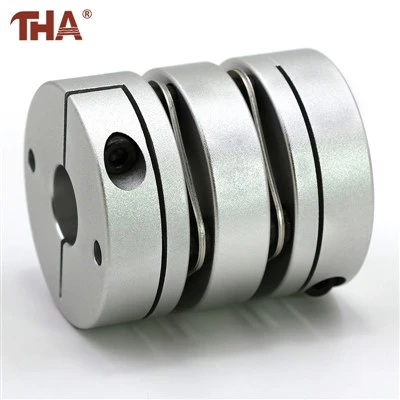

En GL-koppling har två spännnav, två flexibla membransektioner och en central distans. Båda naven är tillverkade av hög-aluminiumlegering. De flexibla elementen är av SUS304 fjäderstål, så enheten fungerar utan en elastomerinsats eller rutinsmörjning.



När de anslutna axlarna rör sig något ur läge, böjs membranen istället för att tillåta naven att glida. Det angivna vinkeltillägget är 1,5 grader, medan tillåten excentricitet och axiell rörelse beror på kopplingens storlek. Dessa värden är installationsgränser snarare än rekommenderade driftmål; tätare axelinriktning ger mindre cyklisk belastning på membranen.



Klämnaven -typ griper axlarna utan att använda en utskjutande nyckel eller ställskruv mot skaftytan. Varje hål måste fortfarande matcha sin axel korrekt, och fästskruvarna ska dras åt till det vridmoment som visas för den valda modellen.



Produktbeskrivning

GL är det dubbla-membranets motsvarighet till den kortare GS-single-membranserien. Det extra membranet och mittsektionen ger GL-designen större frihet att ta emot parallellförskjutning, men ökar också dess totala längd.



Tio ramstorlekar finns tillgängliga, som börjar med GL19×27 vid 1 N·m nominellt vridmoment och sträcker sig till GL82×98 vid 100 N·m. Maximal kataloghastighet är 10 000 rpm för storlekar till GL56×64, 9 000 rpm för GL68×75 och 8 000 rpm för GL82×98.



Välj koppling genom att först kontrollera båda axeldiametrarna, sedan nominellt vridmoment, maximalt varvtal och tillåten förskjutning. Enbart motoreffekt räcker inte för val eftersom acceleration, reverseringsfrekvens och belastningströghet kan höja det maximala vridmomentet över motorns kontinuerliga klassificering.



Produktinformation

Modell	Storlek D × L mm	Nominellt vridmoment N·m	Excentricitet mm	Axiell avvikelse mm	Maximalt varvtal rpm	Vikt g
GL19×27	19 × 27	1	0.12	±0.18	10000	14.6
GL26×35	26 × 35	1.5	0.15	±0.30	10000	37
GL32×41	32 × 41	2	0.17	±0.36	10000	67
GL34×45	34 × 45	3	0.17	±0.36	10000	77
GL39×50	39 × 50	6	0.22	±0.45	10000	118
GL44×50	44 × 50	9	0.22	±0.54	10000	144
GL50×63	50 × 63	18	0.10	±0.54	10000	235
GL56×64	56 × 64	25	0.27	±0.72	10000	318
GL68×75	68 × 75	60	0.31	±0.80	9000	492
GL82×98	82 × 98	100	0.55	±0.80	8000	1013

Alla modeller har en tillåten vinkelavböjning på 1,5 grader. De två navhålen kan väljas separat för att matcha motoraxeln och den drivna axeln. Ange båda axeldiametrarna när du begär offert.





FAQ

Hur skiljer sig GL-serien från GS-serien?
GL använder två membransektioner med en distans mellan dem. GS använder en enkel membransektion och har en kortare totalkropp.

Kan olika hålstorlekar användas på de två naven?
Ja. Motorns-sida och drivna-sidohål kan väljas separat från de tillgängliga hålalternativen för den ramstorleken.

Behöver kopplingen smörjas?
Ingen rutinsmörjning krävs eftersom vridmomentet överförs genom metallnav och membran av rostfritt stål.

Kan kopplingen korrigera dålig axeluppriktning?
Den kan endast ta emot de begränsade avvikelserna som anges i tabellen. Axlarna ska fortfarande vara inriktade så nära som möjligt före drift.

Är ritningsbaserade-borrnings- eller monteringsändringar tillgängliga?
Vi bygger efter kundritningar under OEM/ODM, och tar emot beställningar så små som ett stycke för standardstorlekar.



Om oss

Lishui Guangyuan Industry & Trade Co Ltd levererar kopplingar och linjära-rörelsekomponenter för servosystem, automationsmaskiner och anpassad utrustning. Borrningskombinationer och ramdimensioner kan kontrolleras mot ritningar av motorn och den drivna -axeln innan en beställning görs.
