SCS axelvagn i aluminium



Teknisk beskrivning

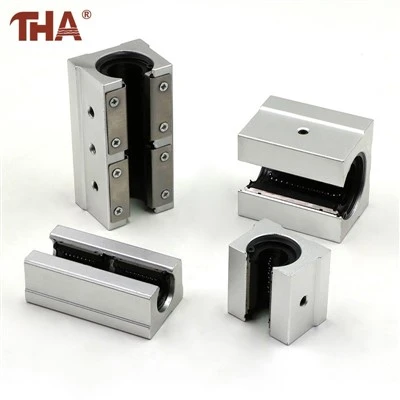

I mitten av vagnen finns en kulbussning dimensionerad till axeln. En aluminiumkropp omger lagret och ger en platt ovansida för att fästa den rörliga komponenten. Detta undviker behovet av att tillverka ett separat lagerhus.



Blocket går direkt på en slät rund axel. Den inkluderar inte axeln, och den är inte designad för profilskenor som HGH eller HGW. Det ska inte heller förväxlas med ett SBR-block: SCS-lagret är stängt runt axeln, medan ett SBR-block har en öppning som rensar stödet under dess räls.



Välj först vagnen efter axeldiameter. Jämför sedan den totala bredden, höjden och monterings-hålspositionerna med det tillgängliga utrymmet i maskinen. Sidan täcker hålstorlekar från 8 mm till 60 mm, inklusive SCS12UU-exemplet.



Ett block som känns tätt efter installationen påverkas ofta av axelfel snarare än själva lagerstorleken. Ställ in parallella axlar från samma referensyta och dra åt vagnen först efter att den kan röra sig genom det önskade slaget utan att binda.



Vi tar emot beställningar så små som ett stycke för standardstorlekar. Vänligen kontakta oss för leveranstid baserat på orderkvantitet.

Specifikationstabell

Beställningsvara	Sidinformation
Komponent	Axelvagn i aluminium
Serie	SCS
Exempel	SCS12UU
Hus	Aluminium
Inre lager	Kullager i stål
Skaft stil	Slät cylindrisk linjär axel
Tillgängliga axeldiametrar	8 mm 12 mm 13 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 50 mm 60 mm
Bärande Form	Stängd
Monterad del	Plattfixtursensorhållare eller maskinvagn
Obligatoriska beställningsuppgifter	Antal axeldiameter och husmått
Icke-standardiserade beställningar	Tillverkad separat från medföljande ritning









FAQ

F: Vilket mått ska jag kontrollera först?
S: Börja med axeldiametern. Den nominella SCS-storleken måste motsvara den diametern innan husets dimensioner beaktas.

F: Varför är blocket svårt att flytta efter montering?
S: Kontrollera om axeln är rak och om parade axlar är parallella. Att dra åt en vagn över felinriktade axlar kan få ett lager med rätt storlek att kännas tätt.

F: Levereras en styraxel automatiskt?
S: Nej. Behandla blocket och axeln som separata artiklar om inte båda är listade i offerten.

F: Är detta ett annat namn för ett SBR-block?
S: Nej. Båda produkterna använder runda axlar, men SCS-lagret omger axeln helt. Ett SBR-block har en öppen undersida för att rensa rälsstödet.

F: Vad ska inkluderas i en förfrågan?
S: Skicka axeldiameter, erforderlig kvantitet och eventuella dimensionsbegränsningar runt monteringsområdet. Bifoga en ritning när standardhuset inte kan användas.
